一、Insert Molding的優缺點：

　1. Insert Molding的優點如下：

　　(1) 使產品強度增強。
　　(2) 此技術具有連接不同材料的能力。
　　(3) 零件的連接是永久性的。
　　(4) 如果採取的是連續的自動的Insert Molding，產品的生產效率將會提高。
　　(5)對於連接器來講，小pitch，薄的產品可以確保其連接強度以及電性（相對插pin的穩定性將會增加）。

　2. Insert Molding的缺點如下：

　　(1) 對於大件的鋼體嵌入在塑膠中，容易產生應力集中。
　　(2) 兩種或兩種以上的不同性質的材質在一起時，其冷卻以及收縮的速率不同（對於卡類產品有時會影響產品的吃錫性）。
　　(3) 最大的問題是報廢的料件回收很困難，對於21世紀的今天來說，環保人人有責。
　　(4) 技術不好時，模具易損壞。
　　(5) 技術、設備以及人員的訓練不到位時，易出安全事故。
　　(6) 同時還有部分產品因為有結構限制，不能使用此方法。
　　(7) 若採用人工放置料件，其成型周期長，成本相對提高。

二、採行Insert Molding設計時應注意事項：

　1. 端子之平整度：

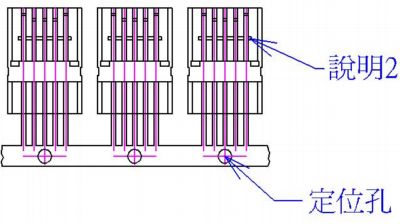

　　(1) Insert Molding以端子導位孔為塑模定位孔故須注意端子之平整度。
　　(2) Insert Molding端子如過長則應於膠芯前方開槽以作端子夾持扶正用。

　2. Insert Molding端子卡點建議：

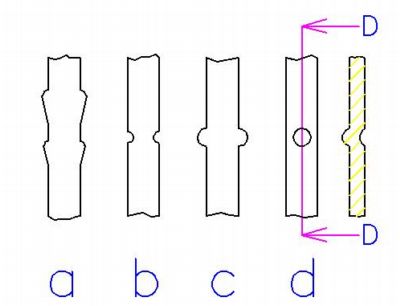

　　Insert Molding端子卡點主要為Insert Molding時與膠芯咬住,增加其保持力.目前常見端子卡點如下圖所示。

　　a. 端子模具製作不易。
　　b. 易受端子寬度限制，可能導致強度不足。
　　c. 模具製作簡易，端子強度夠。
　　d. 打凸點方式易產生殘留應力。

　3. Insert Molding端子前端處理：

　　1. Insert Molding用端子前端兩側可不必倒角，一般倒角目的是為了讓鉚端式產品之端子易於鉚端。

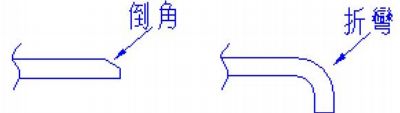

　　2.Insert Molding端子前端為讓公母對插滑順可在端子前端倒角或折彎。

　4. Insert Molding公差建議：

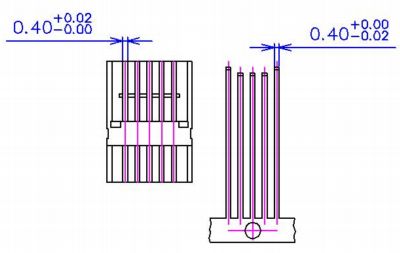

　　Insert Molding端子與塑模尺寸公差搭配公差應走單向公差。端子須作小，故走負公差。塑模槽應作大故走正公差。

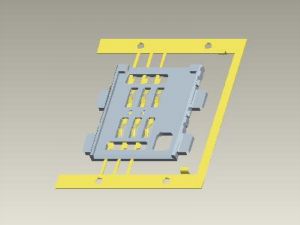

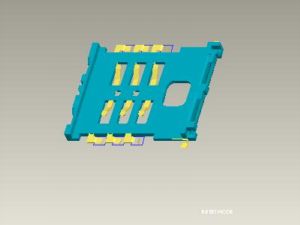

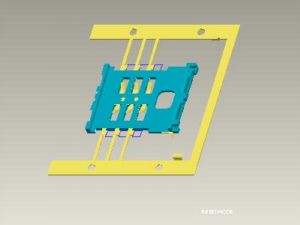

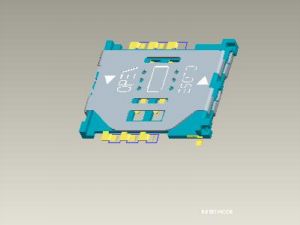

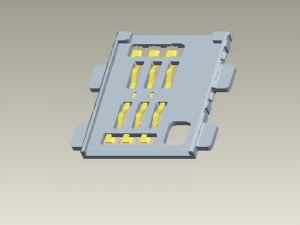

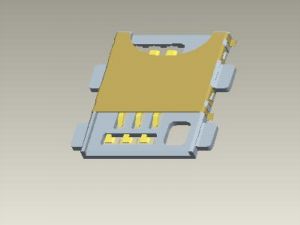

三、ACT開發之Insert Molding產品：
