文：Froos Fu / CACT 業務部


HDMI含義

　　HDMI：HDMI的英文全稱是「High Definition Multimedia Interface 」，中文的意思是高清晰度多媒體接口。是首個支持在單線纜上傳輸，不經過壓縮的全數字高清晰度、多聲道音頻和智能格式與控制命令數據的數字接口。


HDMI由來、發展

　　HDMI接口由Silicon Image美國晶像公司倡導，聯合索尼、日立、松下、飛利浦、湯姆遜、東芝等八家著名的消費類電子製造商聯合成立的工作組共同開發的。美國晶像公司是HDMI八個發起者中唯一的集成電路設計製造公司，是高速串行數據傳輸技術領域的領導廠商，TMDS信號傳輸技術就是它開發出來的。

　　它的前身是DVI。


HDMI特點

　　HDMI接口可以提供高達5Gbps的數據傳輸帶寬。

　　可以傳送無壓縮的音頻信號及高分辨率視頻信號。同時無需在信號傳送前進行數/模或者模/數轉換，可以保證最高質量的影音信號傳送。

　　只需要一條HDMI線，便可以同時傳送影音信號，而不像現在需要多條線材來連接，大大簡化了家庭影院系統的安裝。HDMI最遠可傳輸15米，而DVI的線纜長度不能超過8米，否則將影響畫面質量 。

　　支持HDCP協議，具有版權保護作用。


HDMI應用

　　．機頂盒
　　．液晶顯示器
　　．筆記本電腦
　　．電腦主板
　　．電腦顯卡
　　．DVD
　　．數碼攝像機
　　．等家電和PC領域

　　美國聯邦通訊委員會FCC已經從2005年7月1日起，強制在其本土銷售的36寸以上的電視都必須具備HDMI接口 ;我國中央電視台在測試高清電視時，也推薦廠家在其電視上採用HDMI接口。

　　截至2006年6月份，全球採用HDMI技術的廠商已達429家，其中中國廠商有82家，包括海信、長虹、海爾、創維、康佳等主要家電及DVD廠商，中國廠商所佔份額達到19％。07年超過1.3億台採用HDMI接口的消費電子產品上市，到2010年，這個數字將達到10億台，也就是說屆時全球平均每4人就會擁有一個有HDMI接口的電子產品，對於所有的廠家而言，都是一個充滿商機的大蛋糕。

　　隨著衛星、地面數位電視廣播、家庭DVD的普及，以及高清晰度薄型大畫面液晶電視進入市場，真正享受數位家庭劇院的音響與高清晰度、高品質影像視訊的時代已經開始進入普通老百姓家庭。


HDMI版本

　　HDMI最早的接口規範HDMI1.0於2002年12月公佈，最新版本為1.4a於2009年6月30日公佈。

　　1.0—2002年，1.1—2004年，1.2—2005年，1.2a—2005年，1.3—2006年，1.3a--2006年，1.4--2009年.每一次版本的更新，都是為了擴大應用範圍，增加功能，提高速率的實現。


HDMI標準的收費模式

　　作為HDMI標準的發起者組織：在推廣HDMI標準的時候，並不是本著「救世濟人」的原則，單純的推廣一種領先的技術，其背後還有著更深層次的商業原因。這就要從HDMI芯片主要供應商——Silicon Image公司說起。

　　Silicon Image是HDMI標準最大的贏家。

　　在本文的開頭部分，我們就說過HDMI標準是由日立、松下、飛利浦、Silicon image、索尼、湯姆遜、東芝這七家公司共同制定，而這七家公司中，掌握了HDMI標準最核心技術的便是美國的Silicon Image（晶像）公司，它不僅掌握著HDMI核心的TMDS差分信號傳輸技術，也是全世界最大的HDMI主控芯片供應商，因此，HDMI標準的普及程度就和Silicon Image公司之間產生了直接的利益關係。

　　為了更好的推廣HDMI標準，以Silicon Image公司為首，又成了一個專門的全資子公司「HDMI Licensing, LCC」。這個公司專門負責HDMI標準的更新、像設備商的推廣和對各種搭載了HDMI產品的認證和測試工作。當然，當初制定 HDMI標準的其餘六家公司，也成了HDMI Licensing公司的創建者，但是佔據的份額相對較小。

　　天下沒有免費的午餐，HDMI技術雖好，影音設備廠商們想要使用的話，就需要給HDMI Licensing公司支付相應的費用。而費用的構成也比較多，主要有以下幾種收費項目。

　　一、每種使用HDMI的設備需要繳納每年10，000美元的授權費，如果要加入HDCP功能，還需支付額外的10，000美元。對於HDCP功能，幾乎很少有廠家會選擇放棄，不然他們的產品將缺乏基本的競爭力。

　　二、為了保證裝有HDMI接口的設備之間的兼容性，廠商們還需參加AUTHORIZED TESTING CENTER舉辦的HDMI ATC兼容性測試。針對不同的設備，收費如下：

　　　(1) 視頻源設備（如DVD播放機） 測試費: 7500美元一台；
　　　(2) 接收設備（如平板電視） 測試費: 7500美元一台；
　　　(3) 多一個HDMI輸出口: 2250美元；
　　　(4) 重測費用:視頻源設備、接收設備、轉發設備、線材最初分別是4500美元，4500美元，6600美元，1800美元；

　　三、每台用於商業化的設備，還需要單獨繳納15美分的專利費和4美分的HDCP專利費。如果使用HDMI的LOGO，每台設備還需交納5美分。

　　上面這三項收費，還僅僅是HDMI Licensing收入的一部分，另外一部分收入則來自於販賣HDMI主控芯片的收入，不過，目前世界上能提供HDMI主控芯片的廠家除了Silicon Image，還有像安捷倫等其他廠商。

　　根據設備製造商實力的不同，在一款產品上增加HDMI接口的做法將帶來不同程度的成本提升。即便是忽略HDMI專利費攤薄後對成本的影響，廠商在每個硬件成本上的增加額度將至少在20美元以上。因此HDMI Licensing的收費標準也遭到了很多實力不濟的廠商以及IT業廠商的責難。特別是對於價格競爭激烈，產品單價嚴重下滑的IT產品（如顯卡）而言，加入對HDMI的支持，將帶來終端產品售價的大幅提升。因此，高昂的授權費和認證費用也在相當程度上影響了HDMI標準在IT產品中的普及速度，而對於利潤較為豐厚的家電，HDMI技術則得到了快速普及。


廠商在生產HDMI設備時的問題

　　互聯互通性（互操作性）是幾乎所有新技術在發展初期都會遇到的問題，通常是由技術標準機構或第三方機構組織的互聯互通性測試解決。HDMI設備間的互通性問題，是指帶有HDMI接口的源端（發送端）設備，與同樣帶有該接口的接收端設備互聯時，出現不能正常工作的現象，尤其是遇到不同廠商的設備互聯時，出現一些不能聯通的現象。例如：同樣帶有HDMI接口的電視機和DVD連接時，出現無畫面、無聲音、聲音圖像不同步，甚至完全不工作的現象。

　　造成HDMI產品間兼容性問題的主要原因，我們認為主要是一下幾點造成的：

　　一、HDMI技術太新太複雜，各個廠商技術水平和實現方式存在差別；
　　二、由於HDMI接口已經成為家電產品的標配，市場上HDMI家電的種類和數量非常多；
　　三、HDMI ATC測試雖然能夠解決絕大部分問題，但仍不能夠解決所有的問題；
　　四、一些不負責的廠商或者是中小廠商，因為不願意承擔HDMI相關測試費用，而根本不去做測試。

　　而在HDMI產品的兼容性問題方面，一般來說，國際品牌的產品兼容性要好於國產品牌的兼容性；知名大廠產品的兼容性要好於小型企業所生產設備的兼容性。而廠商的設備之所以容易產生兼容性問題，也並非簡單的經濟方面的原因。

　　實際上，造成設備兼容性問題的最主要原因是廠商技術水平有限，但又沒有去做HDMI ATC認證測試——這種測試可以基本保證HDMI設備的互聯互通問題。因此很多源端產品(例如DVD和機頂盒)製造商在設計的時候，並沒有依照HDMI設計指南(白皮書)，隨意性比較大，所以源端產生的是非標信號，接收端在解碼時便出現問題。

　　除了設備本身的問題，造成兼容性不佳的另一個重要原因是很多HDMI線材沒有經過HDMI ATC認證，標準化很差，不同廠商的產品都不一樣。雖然實際應用的時候，HDMI連接線從5m～20m不等，但由於5m以上的連接線通過認證很難，所以很多廠商只做了5m以下的連接線認證。由於ATC測試費用較貴，更有很多中小連接線廠商根本不去做認證。因此，即便是設備端提供足夠的信號糾錯能力，也不能保證設備之間穩定可靠的HDMI連接。


HDMI接頭類型

　　A TYPE: 19 pin，目前最常用的類型。

　　
　　B TYPE: 29 pin。

　　
　　C TYPE: 19 pin，微型。

　　
　　D TYPE: 19 pin，多用於移動設備如筆記本電腦，1.4版本才首次出現。

　
　　E TYPE: 19 pin，多用於汽車行業，1.4版本才首次出現。

HDMI配線

　　以A TYPE為例：

HDMI 1.3a SPEC. 講解

　　詳見HDMI 1.3a。

　　．尺寸要求
　　．機械特性
　　．電氣特性
　　．環境特性


HDMI接頭設計要點及不良

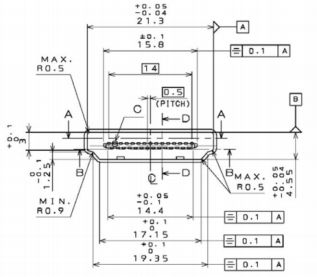

　　以我司現設計的350-19001-08，HDMI協會尺寸非常重要，認證測試時都會測量其尺寸。

HDMI1設計要點及不良

　　常見不良：
　　1. 端子焊腳平整度、正位度。
　　2. 窗口尺寸。
